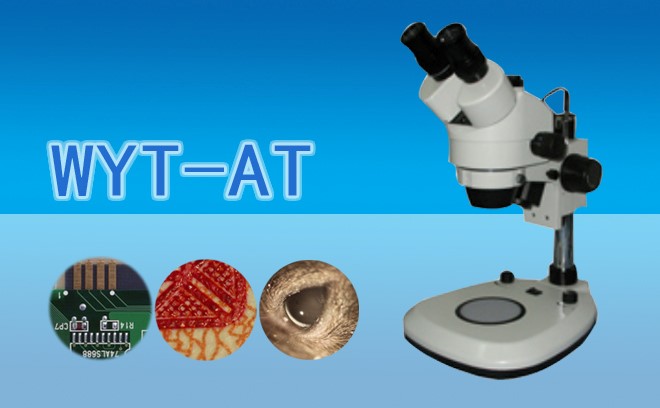

在电子制造业中，体视显微镜是检测PCB缺陷、焊接质量及元器件精度的"电子眼"。面对复杂电路板检测需求，如何选购具备专业检测能力的设备？本文从光学性能、照明系统、数字化功能、人机工程、扩展性五个维度，解析满足电子检测场景的体视显微镜核心标准。

一、光学系统：穿透细节迷雾

变焦范围

推荐配置：0.7-5x连续变焦物镜，总放大倍数达35x（配合10x目镜）

工作距离：≥100mm，避免镜头与元器件碰撞

视场直径：20mm以上，支持大尺寸电路板观察

分辨率

光学分辨率需达4μm（符合PCB检测国标）

景深优化：采用双物镜立体成像技术，保持全场清晰

二、照明系统：照亮隐藏缺陷

多模式光源

环形光：均匀照亮焊点，检测冷焊/虚焊

同轴光：穿透元件底部，识别BGA焊接空洞

多角度照明：配置45°/70°入射光，凸显划痕与锡珠

智能控制

光强调节：1-****亮度无极调节，适应不同反光材质

频闪功能：冻结运动中的元器件，检测振动疲劳

三、数字化升级：从观察到分析

高清成像

工业相机：配置500万像素CMOS传感器，支持4K视频录制

实时测量：集成长度/角度/面积测量工具，精度达0.01mm

智能分析

AI辅助检测：训练模型自动识别焊点缺陷、元件错位

数据管理：生成带时间戳的检测报告，支持追溯体系

四、人机工程：检测效率加速器

镜体设计

三目镜筒：支持双目观察+相机同步成像

镜臂调节：360°旋转/升降，适应不同工位布局

辅助工具

载物台：电动XY轴移动平台，支持多区域自动扫描

脚踏板控制：实现变焦/对焦/拍照的免手操作

五、扩展潜力：应对未来挑战

模块化升级

预留激光共聚焦接口：实现三维形貌测量

支持光谱分析模块：检测镀层厚度与成分

工业协议兼容

数字接口：支持USB3.0/HDMI/以太网输出

MES系统对接：实现检测数据云端管理

选购策略

预算分配：基础型（8-15k）满足常规检测，专业型（20k+）配备智能分析模块

服务保障：优先选择提供现场培训、3年质保及软件升级的品牌

电子电路板检测用体视显微镜的选型，本质是检测精度与效率的平衡艺术。建议采用"核心参数+功能扩展+服务保障"三维评估模型，结合企业实际检测需求（如Z小元件尺寸、日检测量）进行权重分析。在智能制造浪潮中，选择具备数字化升级能力的设备，可构建可持续的检测竞争力。
